YBM、YBP系列預裝式變電站
- 品牌：???
- 型號：???
產品概述
本產品系列化、模塊化、功能強大、設施齊全、體積小、重量輕、外形美觀，適用于城市公用配電、路燈供電、工礦企業、高層建筑、生活小區、油田碼頭及工地街頭用燈。
本產品符合SD320-1992《箱式變電站技術條件》和GB/T17467-1998《高壓/低壓預裝式變電站》的標準。
型號說明
使用環境
◆ 高海拔高度≤ 1000m
◆ 周?chē)h(huán)境溫度：不超過+40℃，不低于-25℃，24h內的平均溫度不得高于+35℃
◆ 地震水平加速度不大于0.4m/S2，垂直加速度不大于0.2m/S2
◆ 無劇烈振動和沖擊及爆炸危險場合
結構特征
◆ 本產品由高壓配電裝置,變壓器及低壓配電裝置聯接而成。分成三個功能隔離室,即高壓室、變壓器室和低壓室，高低壓室功能齊全，高壓室由環網柜組成一次性供電系統布置環網供電、終端供電、雙電源供電等多種供電方式。還可裝設高壓計量的要求，變壓器可選擇S7、S9以及其他非晶態損耗油浸式變壓器和干式變壓器。變壓器室設置啟動強迫風冷系統，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需要供電方案，有動力配電、照明配電、無功功率補償、電能計量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。
◆ 高壓室結構緊湊合理，并且有全面防誤操作聯鎖功能。各室均有自動及強迫照明裝置。高低壓室所選用全部元件性能可靠、操作方便，使產品運行更安全可靠、操作維護方便。
◆ 采用自然通風和強迫通風兩種方式。使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按設定溫度能自動啟動和關閉，保證變壓器滿負荷運行。
◆ 箱體結構能防止雨水和污物進入，采用熱鍍鋅彩鋼板或防鋁合金板制作，經防腐處理。具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，同時外型美觀。

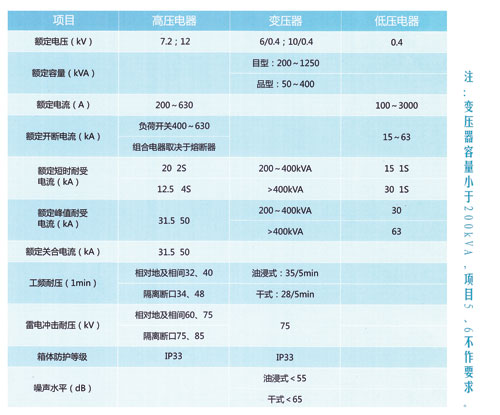

技術參數
